HDDの分解・データ復旧方法 バッファロー HD-PATU3シリーズ

2017年2月6日

今回は、バッファロー社のポータブル型ハードディスク「HD-PATU3シリーズ」の分解方法・データ復旧・復元・取り出し方法を説明します。

このハードディスクの分解の難易度は高いです。

外側のケースはネジは使ってないのですが、強力な両面テープで留められているので、かなり力をいれつつ慎重に分解する必要があります。

このページでは写真付きで分解方法を紹介していますが、「難しそう」と思ったり、「自分でやるにはリスクがありそう」と思う場合は、データ復旧専門の当社に依頼を検討してください。連絡先は以下です。



目次

  1. 主な仕様
  2. 外観写真
  3. 分解難易度
  4. 対象型番
  5. Windows限定・分解しなくてもデータ復旧できる症状の見分け方
  6. 分解手順
  7. データ復旧方法
  8. それでもデータ復旧できない場合は



1. 主な仕様

  • 発売時期;2012年〜
  • インターフェース;ThunderboltおよびUSB3.0接続のダブルインターフェース
  • 内部HDDの形式;2.5インチのSATAのHDDが1台、またはSSDが1台
  • 初期フォーマット形式; Mac専用のHFS+でフォーマット済み(Windowsで使うときには、NTFS形式またはFAT32形式にフォーマットが必要)
  • 外見上の特徴;筐体の上部が白のプラスチックで、筐体の下部はアルミ



2. 外観写真

アルミと白いプラスチックの筐体は、少し前のiMacやMacBookとよく似た外見のため、アップル製品とは違和感なく使えます。

hdpatu3No01
正面斜め前から見たところ



また、このHDDの特徴はThunderboltとUSB3.0の2つの接続方式に対応していることです。

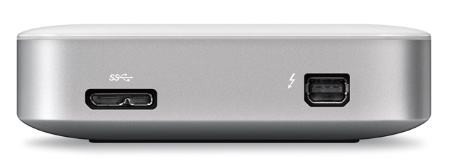

HDDの後ろには、2つの接続ポートが有ります。

背面から見たところ
背面から見たところ





3. 分解難易度

  • 難易度は4から5(5段階で1が最も簡単、5が最も難しい)
  • 難易度が高い理由ですが、ケース上部(白い部分)がかなり強力な両面テープでケース下部(アルミの部分)に接着されているので、その両面テープをはがすのにかなりの力と慎重さが要求されるからです。



4. 対象型番

HD-PATU3シリーズ(HDDモデル)

型番 容量
HD-PA1.0TU3 1TB ホワイト
HD-PA500TU3 500GB

HD-PATU3Sシリーズ(SSDモデル)

型番 容量
HD-PA256TU3S 256GB ホワイト
HD-PA128TU3S 128GB



5. Windows限定・分解しなくてもデータ復旧できる症状の見分け方

これはWindowsで使っている場合に限定した話です。

パソコンにハードディスクをつないだ場合に、次のいずれかのエラーメッセージが出る場合は「論理障害」と言い、ハードディスクを分解することなく、市販のデータ復旧ソフトでデータ復旧ができる場合があります。

  • フォーマットしますか?
  • フォーマットする必要があります。
  • ディスクはフォーマットされていません。

この状態の詳しい説明や具体的な復旧方法は、以下のリンク先の記事をご覧ください。

外付けHDD | ディスクはフォーマットされていません | 原因と解決法



6. 分解手順

1) ケースを分解する前に、ケースがどのように組み立てられているかを説明します。

これを知っていることにより、分解する時に「ケースのどのあたりに力を入れて分解すればよいか?」がわかると思います。



2) 作業上の一番の難関となる、ケースを分解する直前・分解した直後の様子を写真で説明します。

以下の写真のように、ケースの上部の白いプラスチック部分が、ケースの下部のアルミ部分から持ち上げられる形で分解ができます。

なお、ケースの上部と下部は、超強力な両面テープで接着されているだけで、ネジどめされていません。

hdpatu3No03



3) 以下の写真は、ケースを分解した直後の様子です。

左側がケースの下部のアルミ部分で、右側がケースの上部の白いプラスチックの部分です。

薄い灰色のような部分が、ケースの上部と下部を接着している両面テープです。

ごく単純に言えば、この両面テープをはがしてケースの上部と下部を離すことができれば、このケースの分解作業の7割方は済んだも同然です。

hdpatu3No04



4) それでは、これから分解の様子を最初から細かく解説していきます。

ケースの白い部分とアルミの部分の境目を、指でこじあけつつ、マイナスのドライバーで少しずつすき間を開けていきます。

最初はほとんどすき間がないので、どこからドライバーを差し込むかに悩みますが、HDDの周囲をぐるぐる回りながら、指ですき間をこじあけつつ、ちょっとずつやっていけば、すき間が開けられるはずです。

あせらず、10分ぐらい時間をかけながらじっくり取り込みましょう。

hdpatu3No05



5) 一部分でもすき間が開けられたら、そこをとっかかりにして、HDDの周囲を回りながらすき間をどんどん広げていきます。

あせらず、すでにすき間が広げられた部分にも戻りながら、30分ほど時間をかけてつもりでHDDをぐるっと一周回って、すき間を広げていきます。

hdpatu3No06



6) HDDの周囲にどの部分からでもマイナスのドライバーが差し込めるほどの隙間ができてきたと思ったら、HDDを裏返して、アルミの部分に2箇所ある横長の穴の部分にマイナスのドライバーを差し込んで、少しずつ押し出してやります。

最初は「ガッチリ」と固まっていて、動く様子が全く無いのですが、横長の穴をあちこち少しずつ押し出してやると、どこかしら両面テープが剥がれてくると思います。

剥がれてきたら、「グググッ」ともっと力を入れて押し出して、両面テープを力づくて剥がしてやります。

とても強力な両面テープなので、一箇所だけで力を入れるのでなく、穴のあちこちを何箇所も・何回も力を入れて押し出してやります。

この作業も、10分から30分ほど時間をかけるつもりで、あせらずじっくり進めていきます。

hdpatu3No07

hdpatu3No08



7) 両面テープが剥がれたら、ケースの上部の白い部分を、株のアルミの部分から浮かせながら取り外してやります。

以下の2枚の写真は冒頭の説明と同じ部分です。

hdpatu3No03

hdpatu3No04



8) 上部の白いプラスチック部分の内部をカバーしている黒い部品を取り外します。

取り外し方は、両側にあるプラスのネジの4つを外してから、黒い部分をマイナスのドライバーで浮かせてやると、取り外せます。

黒い部分は白い部分の穴の中にツメで止まってるので、慎重にツメを外す気持ちで作業します。

hdpatu3No09

hdpatu3No10

hdpatu3No11



9) 黒い部分が取り外せたら、金属の部分が見えてきます。

そうしたら、HDDケースの白い部分だけを残し、それ以外の部分を持ち上げる感じで取り外してやります。

マイナスのドライバーを白い部分のすき間に入れて浮かせる感じにやると、うまくいくと思います。

hdpatu3No12

hdpatu3No13

hdpatu3No14



10) 取り外せたHDDの、上部をおおっている金属部分を取り外してやります。

特にネジや両面テープは使っていなくて、かぶせているだけです。

hdpatu3No15

hdpatu3No16

hdpatu3No17

hdpatu3No18



11) 基盤から見えている、基盤を留めている2つのプラスのネジを外します。(黄色い丸の部分)

hdpatu3No19



12) ネジを外したら基盤をゆっくりと外します。

下の写真は、ネジを外してから作業をしやすいようにHDDをひっくり返しています。

hdpatu3No20

hdpatu3No21



13) ここまでで、ハードディスクがケースから取り外せました。

続けて、次の「データ復旧方法」に進んで下さい。



7. データ復旧方法

取り出したハードディスクを別の2.5インチのハードディスク・ケースに入れて、パソコンと接続してみます。

うまくいけば、パソコンから認識できて、今までどおり外付けのハードディスクとして使い続けることができます。

このやり方でパソコンから認識できた場合は、今まで使っていたハードディスク・ケースの基板や電源の部分が故障していたことになります。



パソコンから認識できなかったり、データの復旧・復元ができないときは、次の記事も参考にしてください。

(Windows限定の復旧方法です。)

データ復旧できるか無料ソフトでチェック!ファイナルデータ体験版
